Jag‘li maydalagich motorini qanday tanlash kerak?
Jag‘li maydalagich motori faqat katalogdagi kW raqami emas. U maydalagichning inertsiya kuchi, volanlar, tasmali uzatma va ishga tushirish sharoiti bilan bir tizim sifatida tanlanadi. Noto‘g‘ri motor yoki starter tez-tez himoya uzilishiga, qizib ketishga, tasma sirpanishiga va unumdorlikning beqaror bo‘lishiga olib kelishi mumkin.
Eng xavfsiz qoida oddiy: avval maydalagich modeliga tasdiqlangan quvvat va nominal aylanish tezligini saqlang, keyin mahalliy elektr tarmog‘i va ish sharoitiga mos motor, starter hamda himoya vositalarini tanlang. Ushbu maqola Tanker PE jag‘li maydalagichlari uchun amaliy yondashuvni tushuntiradi.
Motor jag‘li maydalagichni qanday harakatga keltiradi?

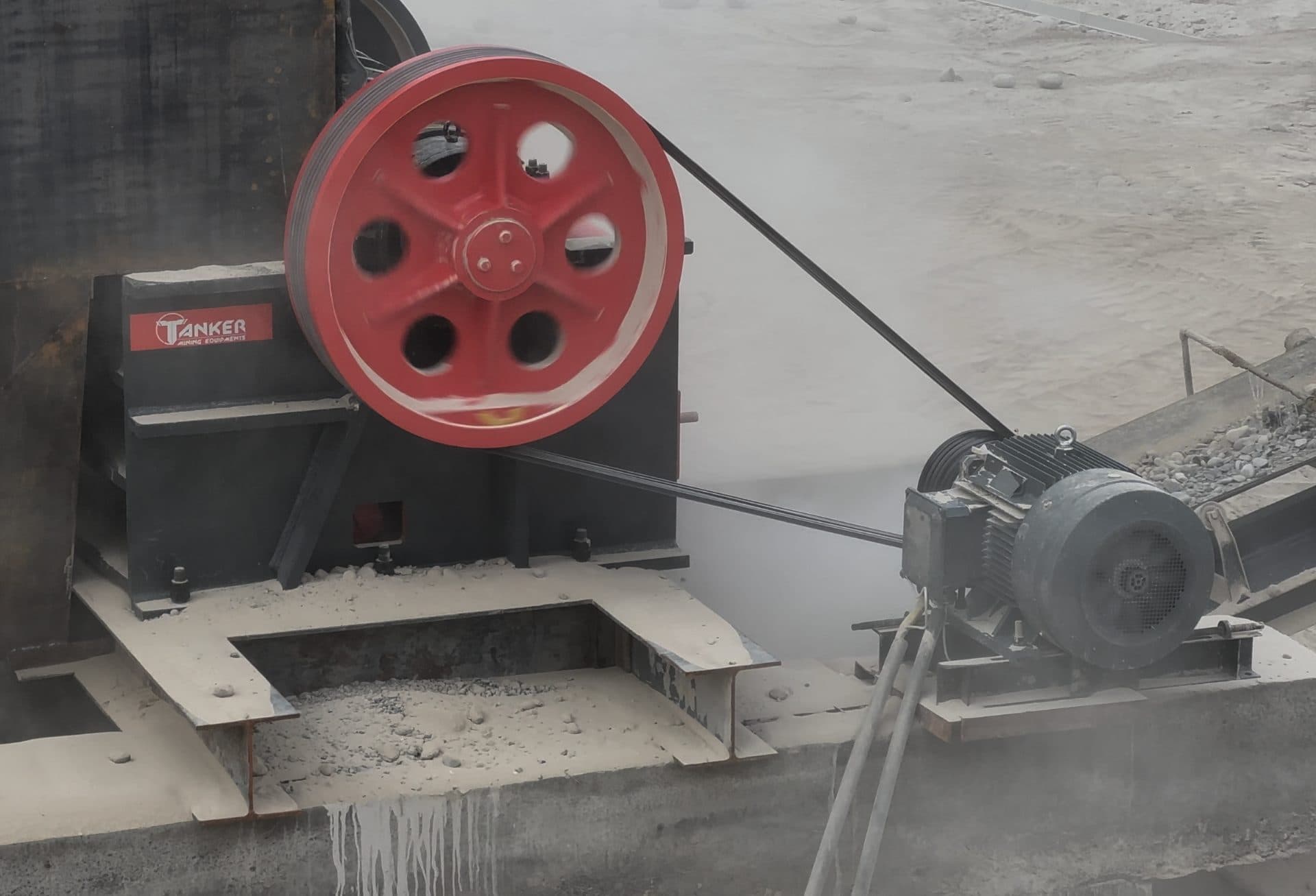

Odatda uch fazali asinxron motor V-tasmalar orqali katta shkiv-volanni aylantiradi. Volan energiyani to‘playdi, eksantrik val esa harakatlanuvchi jag‘ning davriy yurishini hosil qiladi. Shu sababli motorning kW quvvati bilan birga uning tezligi, qutblar soni, shkiv nisbati, ishga tushirish momenti va tok xarakteristikasi ham muhim. Mexanik jarayonni batafsil ko‘rish uchun jag‘li maydalagichning ishlash prinsipi haqidagi maqolamizni o‘qing.
Motor, tasma uzatmasi va volan bir-biriga moslangan tizimdir; faqat kW qiymatini o‘zgartirish yetarli emas.
To‘g‘ri motor tanlovi nimani anglatadi?
Nominal quvvat: tanlangan maydalagich modeli uchun ishlab chiqaruvchi belgilagan kW.
Tezlik va qutblar soni: eksantrik valning loyiha tezligini to‘g‘ri shkiv nisbati bilan ta’minlashi kerak.
Kuchlanish va chastota: obyekt tarmog‘iga, masalan 50 Hz tizimiga, mos bo‘lishi lozim.
Ishga tushirish momenti va toki: katta volanlar va maydalagich inertsiya kuchini xavfsiz tezlashtira olishi kerak.
Ish rejimi va muhit: chang, tashqi harorat, balandlik, namlik va ishga tushirishlar soni sovitish hamda izolyatsiyaga ta’sir qiladi.
Himoya: qisqa tutashuv, ortiqcha yuk, faza yo‘qolishi yoki nomutanosibligi va ortiqcha qizishdan himoya sozlamalari motor pasportiga mos bo‘lishi kerak.
Tanker PE modellari: motor quvvati va ish diapazoni
Model | Maks. kirish | Chiqish oralig‘i | Unumdorlik | Motor |
|---|---|---|---|---|
PE250×400 | 210 mm | 25–60 mm | 5–20 t/soat | 15 kW |
PE400×600 | 350 mm | 40–90 mm | 15–60 t/soat | 30 kW |
PE500×750 | 425 mm | 50–100 mm | 40–130 t/soat | 45 kW |
PE600×900 | 500 mm | 60–125 mm | 90–180 t/soat | 55 kW |
PE750×1060 | 630 mm | 60–150 mm | 110–380 t/soat | 110 kW |
PE900×1200 | 750 mm | 95–165 mm | 220–450 t/soat | 132 kW |
PE1000×1200 | 850 mm | 200–300 mm | 280–560 t/soat | 160 kW |
PE1200×1500 | 1020 mm | 150–300 mm | 400–800 t/soat | 220 kW |
PE1500×1800 | 1200 mm | 210–360 mm | 520–1100 t/soat | 280 kW |
Bu nominal mahsulot ma’lumotlari. Yakuniy konfiguratsiya buyurtma spetsifikatsiyasi, elektr tarmog‘i, material va obyekt sharoiti bo‘yicha tasdiqlanadi.
Kattaroq motor unumdorlikni oshiradimi?
Avtomatik ravishda emas. Jag‘li maydalagich unumdorligini kirish o‘lchami, jag‘ kamerasi geometriyasi, eksantrik val tezligi, chiqish tirqishi, xomashyo mustahkamligi va namligi hamda oziqlantirish bir tekisligi belgilaydi. Kattaroq motor kamerani yoki podshipniklarni kuchliroq qilmaydi va ruxsat etilgan val tezligini o‘zgartirmaydi. Aksincha, noto‘g‘ri quvvat yoki himoya sozlamasi tiqilish paytida mexanik qismlarni ortiqcha yukdan himoyasiz qoldirishi mumkin.
Ishga tushirish usuli: DOL, yulduz-uchburchak, softstarter yoki VFD?
Usul | Afzalligi | Qachon ehtiyot bo‘lish kerak? |
|---|---|---|
To‘g‘ridan-to‘g‘ri (DOL) | Oddiy, to‘liq ishga tushirish momenti | Ishga tushirish toki yuqori; transformator va tarmoq buni ko‘tara olishi kerak |
Yulduz-uchburchak | Ishga tushirish tokini kamaytiradi | Moment ham kamayadi; og‘ir inertsiya yukini tezlashtirishga yetmasligi mumkin |
Softstarter | Tok zarbasi va mexanik zarbani yumshatadi | Rampa va tok chegarasi maydalagich inertsiya kuchiga mos sozlanishi kerak |
VFD | Boshqariladigan ishga tushirish, kerak bo‘lsa tezlik va moment nazorati | Faqat Tanker tasdiqlagan tezlik diapazonida; motor sovitishi, izolyatsiyasi va himoyasi tekshiriladi |
“VFD motor” alohida motor turi degani emas. Amalda bu VFD bilan ishlashga mos motor va to‘g‘ri sozlangan chastota o‘zgartirgich tizimidir. Jag‘li maydalagichda tezlikni o‘zboshimchalik bilan kamaytirish yoki oshirish kameradagi material harakati, podshipnik yuklari va unumdorlikni o‘zgartiradi. Shuning uchun VFD faqat loyiha talabi bo‘lsa va ruxsat etilgan diapazon ma’lum bo‘lsa qo‘llanadi.
Tanlashdan oldin obyekt bo‘yicha 8 ta ma’lumot
Maydalagich modeli va seriya raqami yoki taklif spetsifikatsiyasi.
Tarmoq kuchlanishi, 50/60 Hz chastota va mavjud transformator yoki generator quvvati.
Obyektdagi ruxsat etilgan maksimal ishga tushirish toki va kuchlanish pasayishi.
Dengiz sathidan balandlik, eng yuqori va eng past harorat.
Chang, yog‘ingarchilik va namlik sharoiti; motor korpusi va sovitish usuli.
Bir soatdagi ishga tushirishlar soni va ish smenasi davomiyligi.
Kabel uzunligi, kesimi, himoya qurilmalari va yerga ulash tizimi.
Starter turi, avtomatika va oziqlantirgich bilan blokirovka talabi.
Tok qiymati operatorga nimani aytadi?
Barqaror ishlashda uch fazadagi tokni kuzatish foydali. Tokning doimiy ko‘tarilishi ortiqcha yoki notekis oziqlantirish, juda tor chiqish tirqishi, qattiq material, tasma muammosi yoki podshipnik qarshiligini ko‘rsatishi mumkin. Past tok va past ishlab chiqarish esa yetarli oziqlantirmaslik yoki tasmalar sirpanishidan kelib chiqishi mumkin. Biroq tokning o‘zi tashxis emas: uni kuchlanish, fazalar muvozanati, podshipnik harorati, vibratsiya va faktik tonnaj bilan birga baholash kerak.
Ko‘p uchraydigan alomatlar va tekshiruvlar
Alomat | Ehtimoliy sabablar | Birinchi tekshiruv |
|---|---|---|
Start paytida himoya uziladi | Kamerada material, past kuchlanish, noto‘g‘ri starter sozlamasi, qattiq mexanizm | Kamerani, ta’minot kuchlanishini, aylanuvchi qismlarni va himoya jurnalini tekshirish |
Motor qiziydi | Ortiqcha yuk, yopilgan sovitish yo‘llari, faza nomutanosibligi, tez-tez start | Toklar, kuchlanishlar, ventilyatsiya, atrof harorati va yuk profilini solishtirish |
Tok normaldan yuqori | Katta yoki qattiq material, notekis oziqlantirish, tor tirqish, podshipnik qarshiligi | Oziqlantirish, CSS, material va mexanik haroratlarni tekshirish |
Motor tomonda vibratsiya | Bo‘sh tayanch, shkiv nomuvozanati, tasma markazlanishi yoki yeyilishi | Mahkamlash, tekislanish va tasma holatini tekshirish |
Fazalar toki farq qiladi | Ta’minot, kabel, terminal yoki chulg‘am muammosi | Malakali elektrik orqali kuchlanish va ulanishlarni tekshirtirish |
Texnik xizmat uchun qisqa jadval
Har smenada: g‘ayrioddiy ovoz, hid, vibratsiya, tok va harorat trendini kuzating; himoya qopqoqlari joyida ekanini tekshiring.
Har hafta: motor sovitish yo‘llarini changdan tozalang, tayanch boltlar, tasma tarangligi va shkiv markazlanishini tekshiring.
Rejali to‘xtashda: malakali elektrik terminallarni, yerga ulashni, himoya qurilmalarini va izolyatsiya qarshiligi trendini tekshiradi; podshipniklar motor ishlab chiqaruvchisi yo‘riqnomasi bo‘yicha xizmat qilinadi.
Har qanday ish oldidan: energiyani uzish, bloklash va nol energiya holatini tasdiqlash tartibini bajaring. Himoya qopqog‘i yechilgan holda maydalagichni ishga tushirmang.
Tankerga so‘rov yuborishda nimalarni ko‘rsatish kerak?
Maydalagich modeli, motor shildigi surati, tarmoq kuchlanishi va chastotasi, obyekt balandligi va harorati, material turi, kerakli tonnaj, starter va himoya sxemasi hamda mavjud muammoning tok/harorat yozuvlarini yuboring. Tanker mutaxassislari motor, uzatma, starter va oziqlantirish boshqaruvini bitta tizim sifatida tekshiradi.
Ko‘p beriladigan savollar
PE600×900 uchun qanday motor kerak?
Tankerning joriy PE jadvalida PE600×900 uchun nominal motor quvvati 55 kW. Biroq kuchlanish, chastota, qutblar soni, montaj va starter turi buyurtma spetsifikatsiyasi bilan tasdiqlanishi kerak.
Kattaroq kW motor o‘rnatish mumkinmi?
Faqat Tanker tomonidan tasdiqlangan muhandislik tekshiruvidan keyin. Aks holda uzatma va maydalagich qismlarining himoya muvozanati buzilishi mumkin.
Jag‘li maydalagichga VFD shartmi?
Yo‘q. Ko‘p qurilmalarda to‘g‘ri tanlangan DOL, yulduz-uchburchak yoki softstarter yetarli bo‘ladi. VFD tezlik yoki boshqariladigan moment kerak bo‘lgan loyiha uchun tanlanadi.
Nega motor ishga tushishda himoyani uradi?
Kamerada qolgan material, past kuchlanish, yetarli bo‘lmagan ishga tushirish momenti, noto‘g‘ri himoya sozlamasi yoki mexanik qotish sabab bo‘lishi mumkin. Sabab topilmasdan himoyani kattalashtirish xavfli.
Maydalagichni material bilan to‘la holda ishga tushirish mumkinmi?
Odatda maydalagich bo‘sh holatda ishga tushiriladi va nominal tezlikka chiqqach oziqlantirish boshlanadi, agar uskunaning maxsus yo‘riqnomasida boshqacha ko‘rsatilmagan bo‘lsa.
Xulosa
Jag‘li maydalagich uchun yaxshi motor tanlovi “necha kW?” savolidan kengroq. Quvvat, tezlik, elektr tarmog‘i, ishga tushirish momenti, starter, muhit va himoya sozlamalari bir-biriga mos bo‘lishi kerak. To‘g‘ri tanlangan tizim maydalagichni barqaror ishga tushiradi, mexanik qismlarni himoya qiladi va rejasiz to‘xtashlarni kamaytiradi.
