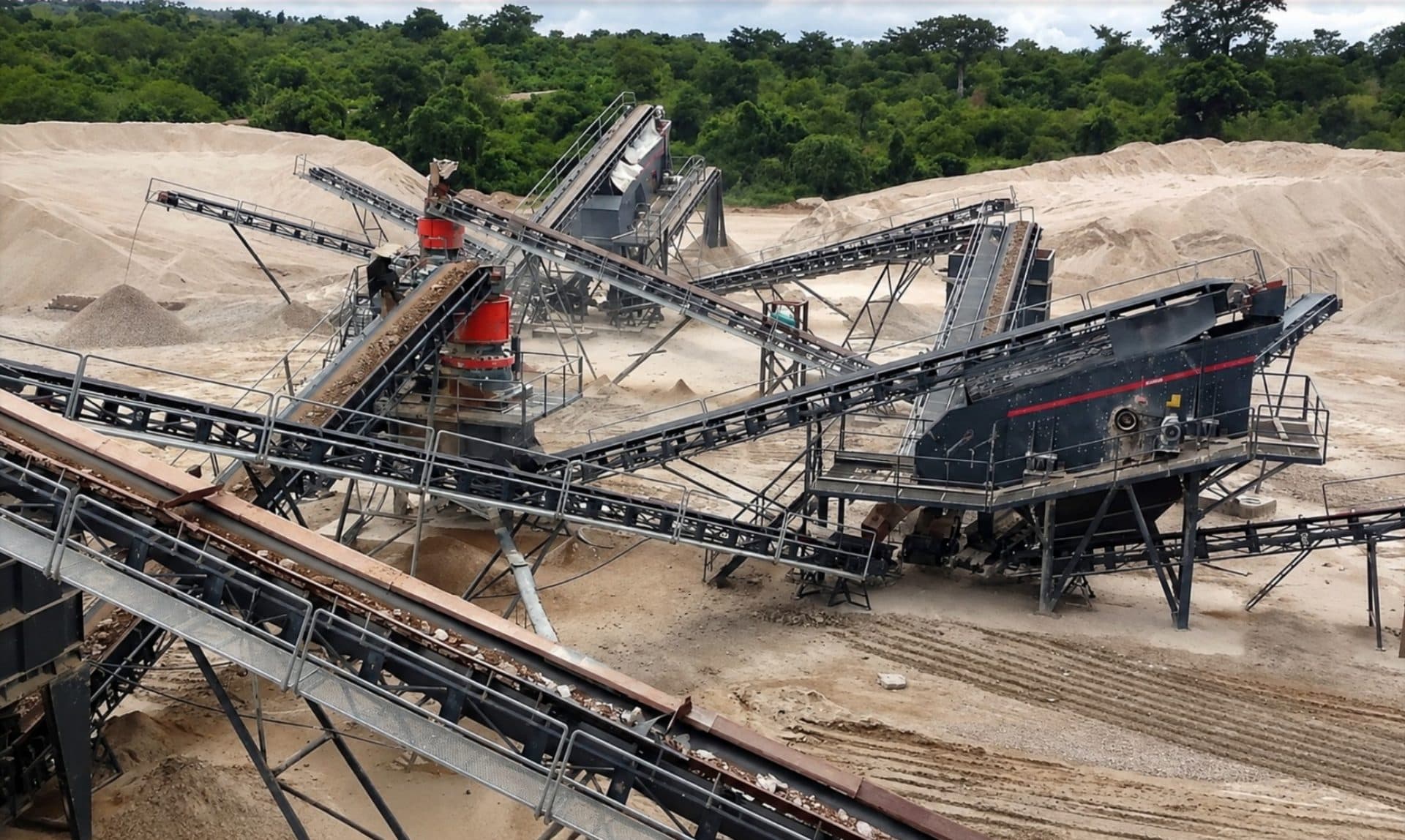

Daryo toshini maydalash, saralash va yuvish liniyasi — 120–130 t/soat

Ushbu statsionar yechim 0–180 mm o‘lchamdagi daryo toshini soatiga 120–130 tonna hajmda qayta ishlab, to‘rtta alohida mahsulot oqimini olish uchun mo‘ljallangan: yuvilgan qum 0–6 mm, quruq qum 0–6 mm, shag‘al 6–12 mm va shag‘al 12–20 mm. Liniya tabiiy mayda fraksiyani oldindan ajratish, jag‘li va konusli maydalash, yopiq siklda saralash hamda qumni alohida yuvishni bitta uzluksiz texnologik jarayonga birlashtiradi.

Daryo toshi odatda qattiq va abraziv material hisoblanadi. Shu sababli ushbu konfiguratsiyada asosiy maydalash ishlari siqish prinsipi bo‘yicha ishlaydigan jag‘li va konusli maydalagichlarga yuklatilgan. Oziqlantirgichdagi 60 mm kolosnikli panjara esa barcha xomashyoni maydalagichdan o‘tkazmasdan, tabiiy mayda qismini alohida yo‘nalishga chiqaradi.

Ishlab chiqarish vazifasi

Liniya bitta xomashyo oqimidan yuvilgan qum, quruq qum va ikki xil shag‘al fraksiyasini alohida olish zarur bo‘lgan korxonalar uchun ishlab chiqilgan. Asosiy vazifa faqat toshni maydalash emas, balki har bir tayyor mahsulot oqimini nazorat qilinadigan o‘lchamda ajratish, yirik donalarni qayta maydalashga qaytarish va tabiiy 0–6 mm qumni boshqa mahsulotlar bilan aralashtirmasdan yuvishdir.

Nima uchun aynan shu konfiguratsiya tanlangan?

Tabiiy mayda fraksiyani oldindan ajratish. 60 mm kolosnikli oziqlantirgich 0–60 mm materialni jag‘li maydalagichni chetlab o‘tadigan alohida oqimga chiqaradi. Bu allaqachon mayda bo‘lgan materialni keraksiz maydalashni kamaytiradi va keyingi uskunalar orasidagi yuklamani taqsimlaydi.

Qattiq daryo toshi uchun ikki bosqichli siqib maydalash. 60–180 mm oqim PEX-300×1300 jag‘li maydalagichda maydalanadi, undan keyin material PSGD-1308 konusli maydalagich konturiga o‘tadi. Bunday ketma-ketlik qattiq va abraziv daryo toshini bosqichma-bosqich maydalashga mos keladi.

Yopiq siklda aniq yuqori o‘lcham nazorati. Ikkinchi vibratsion elakdan chiqqan 20 mm dan yirik material konusli maydalagichga qaytariladi. Shu sababli yirik donalar tayyor mahsulot uyumiga tushmaydi, balki kerakli o‘lchamga kelguncha qayta ishlanadi.

Yuvilgan va quruq qumni aralashtirmaslik. Birinchi elakdan ajratilgan tabiiy 0–6 mm oqim spiralli qum yuvish mashinasiga yuboriladi. Ikkinchi elakdan olingan 0–6 mm maydalangan qum esa alohida quruq mahsulot sifatida chiqariladi.

Texnologik jarayon qanday ishlaydi?

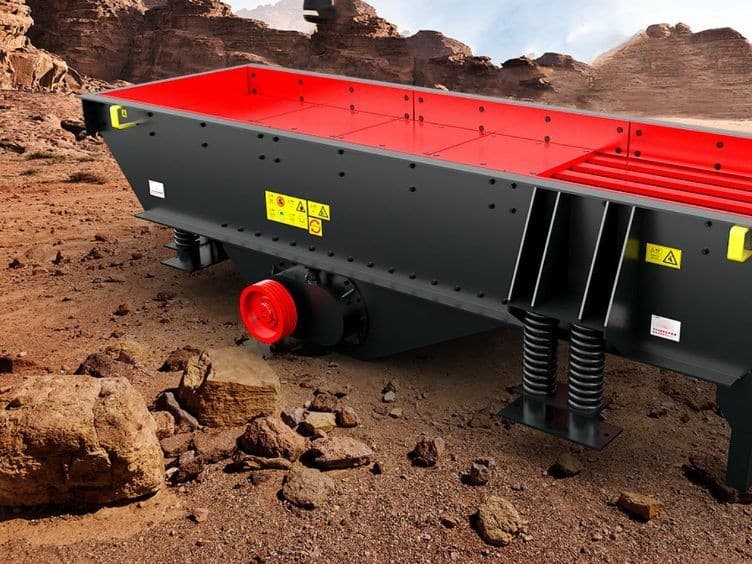

1.   Qabul qilish va bir tekis uzatish. 0–180 mm daryo toshi qabul bunkeriga yuklanadi va vibratsion oziqlantirgich orqali liniyaga bir maromda uzatiladi.

2.   60 mm bo‘yicha oldindan ajratish. Oziqlantirgichning kolosnikli panjarasi oqimni ikkiga bo‘ladi: 60–180 mm material taxminan 65 t/soat hajmda jag‘li maydalagichga, 0–60 mm material esa taxminan 65 t/soat hajmda birinchi vibratsion elakka yo‘naltiriladi.

3.   Jag‘li maydalash. PEX-300×1300 maydalagich 60–180 mm daryo toshini loyiha bo‘yicha 40 mm CSS sozlamasida qayta ishlaydi. Taxminan 0–60 mm mahsulot konusli maydalash konturiga uzatiladi.

4.   Tabiiy qumni ajratish. 2YK1848 ikki dekali vibratsion elak 25 va 6 mm to‘rlar bilan ishlaydi. U taxminan 50 t/soat 0–6 mm tabiiy qumni ajratadi; 6 mm dan yirik birlashtirilgan oqim, taxminan 15 t/soat, konusli maydalagichga yuboriladi.

5.   Qumni yuvish. Birinchi elakdan olingan 0–6 mm oqim XL920×7.5 bir spiralli qum yuvish mashinasiga bevosita beriladi. Ushbu bosqich qumdagi loy, chang va yengil aralashmalarni suv yordamida ajratishga xizmat qiladi. Hisobiy yuvilgan qum oqimi taxminan 50 t/soatni tashkil etadi.

6.   Konusli maydalash. PSGD-1308 qisqa kamerali konusli maydalagichga yangi material oqimi taxminan 80 t/soat hajmda keladi: jag‘li maydalagichdan taxminan 65 t/soat va birinchi elakdan taxminan 15 t/soat. Ikkinchi elakdan qaytadigan 20 mm dan yirik material bilan birga ichki kontur yuklamasi taxminan 138 t/soatga yetadi. Loyiha CSS sozlamasi 12–14 mm.

7.   Yakuniy saralash va qaytarish. 3YK1860 uch dekali vibratsion elak 20, 12 va 6 mm to‘rlar orqali materialni 0–6, 6–12 va 12–20 mm mahsulotlarga ajratadi. 20 mm dan yirik oqim konusli maydalagichga qaytariladi.

8.   Alohida uyumlash. Konveyerlar yuvilgan qum 0–6 mm, quruq qum 0–6 mm, shag‘al 6–12 mm va shag‘al 12–20 mmni to‘rtta alohida uyumga chiqaradi.

Asosiy uskunalar tarkibi

Hisobiy tayyor mahsulot chiqishi

Ko‘rsatilgan qiymatlar 130 t/soat xomashyo uchun tuzilgan hisobiy material balansidir. Haqiqiy chiqish xomashyoning granulometrik tarkibi, namligi, tabiiy qum va loy miqdori, elash samaradorligi hamda maydalagichlarning amaldagi sozlamalariga bog‘liq.

Ushbu yechimning amaliy afzalligi

Liniya bir vaqtning o‘zida to‘rtta alohida mahsulot oqimini hosil qiladi va tabiiy qumni maydalangan qumdan ajratib saqlaydi. 60 mm bo‘yicha oldindan ajratish allaqachon mayda materialni keraksiz maydalashdan olib chiqadi. Konusli maydalagich va ikkinchi elak orasidagi yopiq sikl esa 20 mm dan yirik donalarni qayta ishlashga qaytarib, yakuniy fraksiyalar ustidan nazoratni kuchaytiradi.

Yakuniy muhandislikdan oldin nimalarni tasdiqlash kerak?

•    Xomashyoning donadorlik tahlili, namligi, loy miqdori va yuviluvchanligi.

•    Tayyor fraksiyalarga qo‘yiladigan mahalliy standartlar va laboratoriya talablari.

•    Maydon rejasi, balandlik belgilari va mahsulot uyumlari joylashuvi.

•    Konveyerlarning aniq soni, uzunligi, lenta eni, ko‘tarilish burchagi va dvigatel quvvati.

•    Qum yuvish uchun suv manbai, talab etiladigan suv sifati, tindirish yoki suvni qayta aylantirish sxemasi.

•    Poydevorlar, drenaj, elektr ta’minoti va yordamchi tizimlar.

Tanker muhandislariga xomashyo namunasi yoki granulometrik tahlil, kerakli soatlik quvvat, tayyor mahsulot o‘lchamlari, maydon chizmasi, suv va elektr ma’lumotlarini yuboring. Shundan so‘ng liniyaning yakuniy joylashuvi, konveyerlar, poydevor yuklari va boshqaruv tarkibi aniq hisoblanadi.
